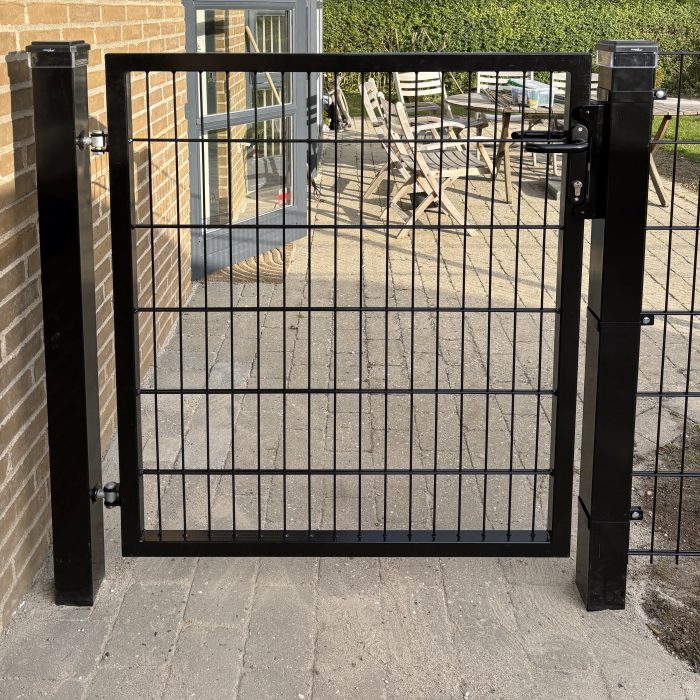

Metallåge 2D Panelfyld 6/5/6mm Sort Ral 9005 Komplet

Montagevejledning for Sort Metallåge med 2D-Panel 6/5/6 mm (RAL 9005)

Se installations video her

Indholdsfortegnelse

1. Oversigt over Komponenter
2. Værktøj og Materialer
3. Forberedelse
4. Montering af Stolper
5. Montering af Lågeramme
6. Justering af Hængsler og Låsesystem
7. Afsluttende Kontrol
8. Vedligeholdelse

1. Oversigt over Komponenter

Pakken indeholder:

• 1 x Lågeramme med 2D-panel (bredde: 100 cm; højde: 100 cm, 120 cm, 140 cm, 160 cm eller 180 cm)

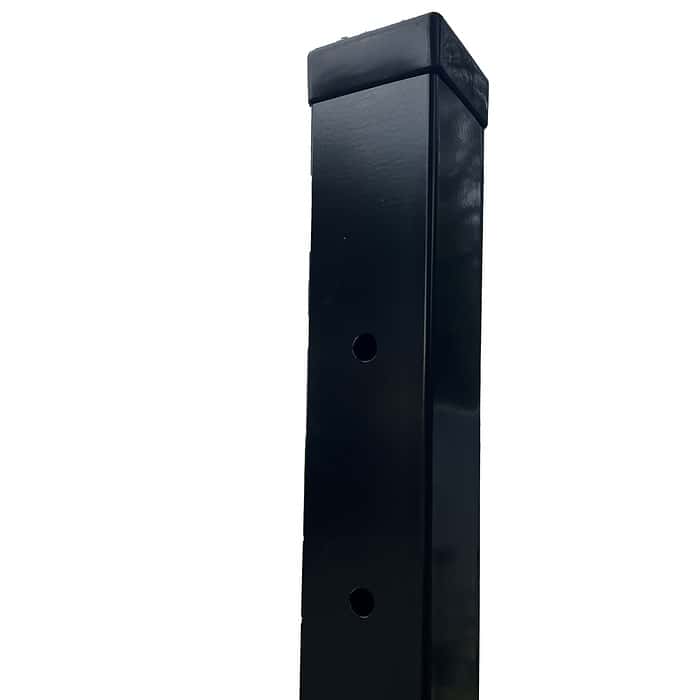

• 2 x Stolper (80 x 80 mm; godstykkelse: 2 mm)

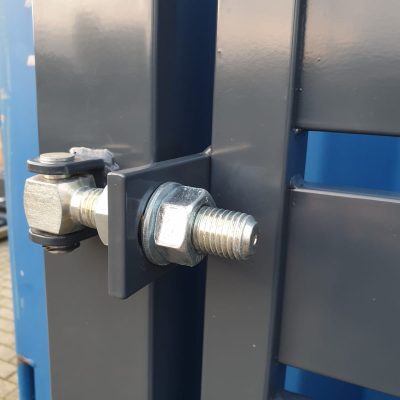

• 4 x Justerbare Hængsler (drejbar op til 90 grader)

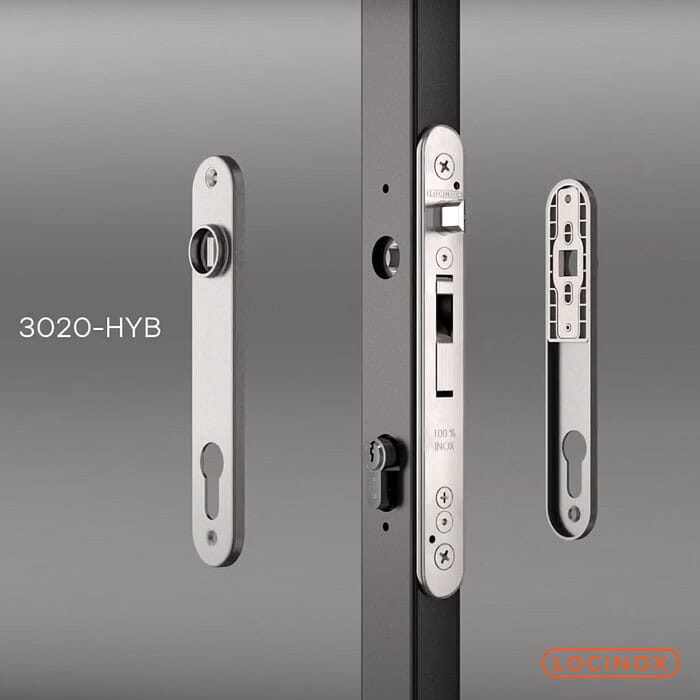

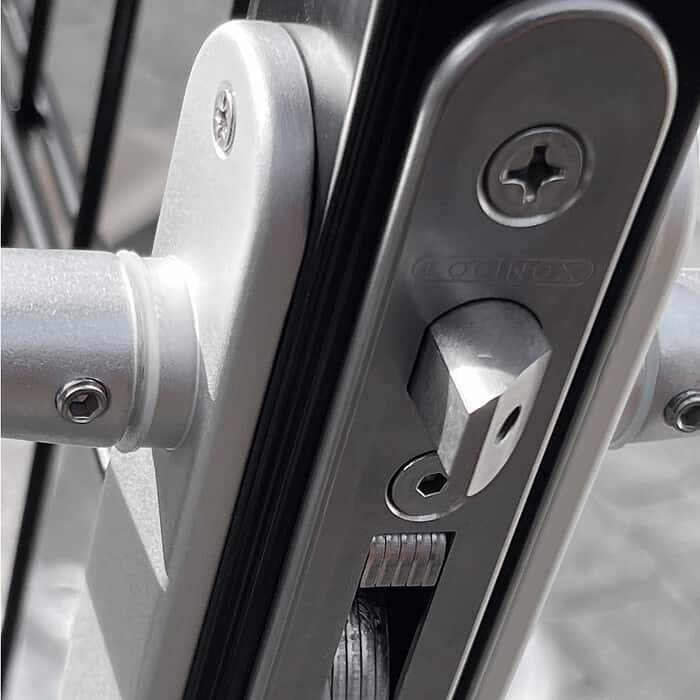

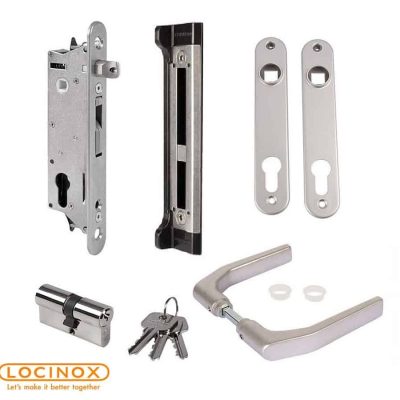

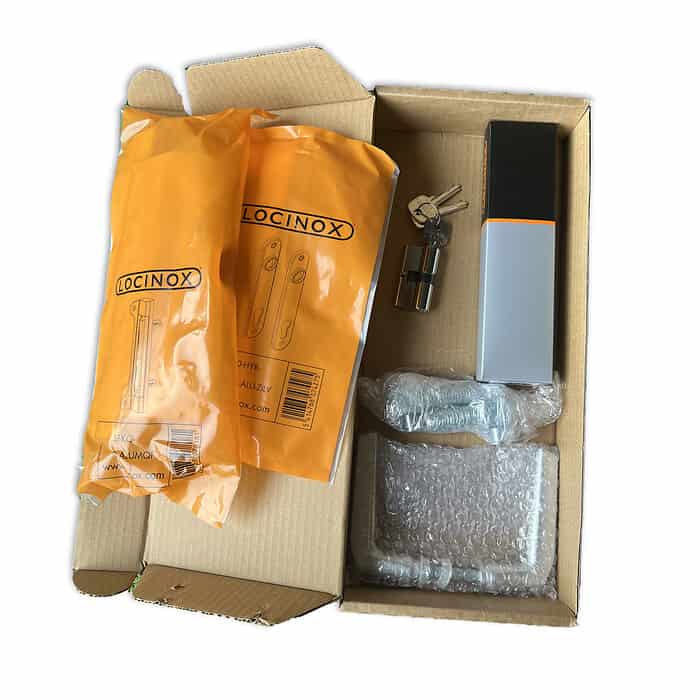

• LOCINOX Låsesystem, inkl.:
  • Låseindsats

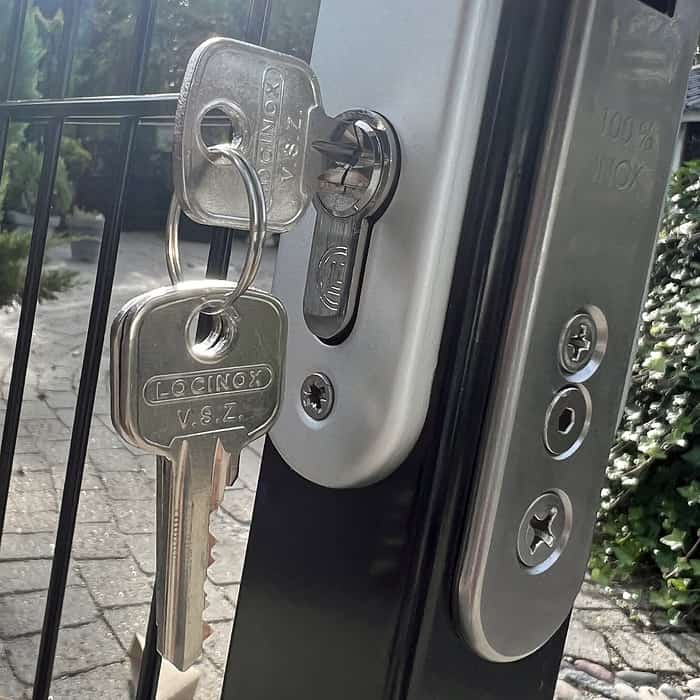

  • Nøglecylinder med 3 nøgler

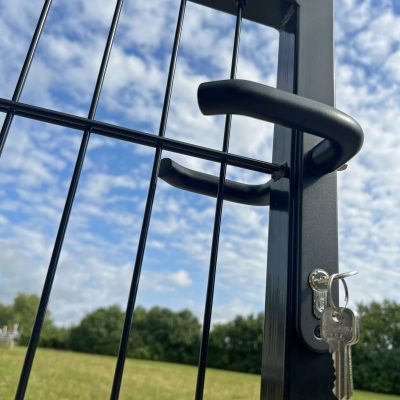

  • Håndtag og dækskjold (sort pulverlakeret eller anodiseret aluminium)
• 2 x Stolpehatte i plast
• Monteringsskruer og bolte

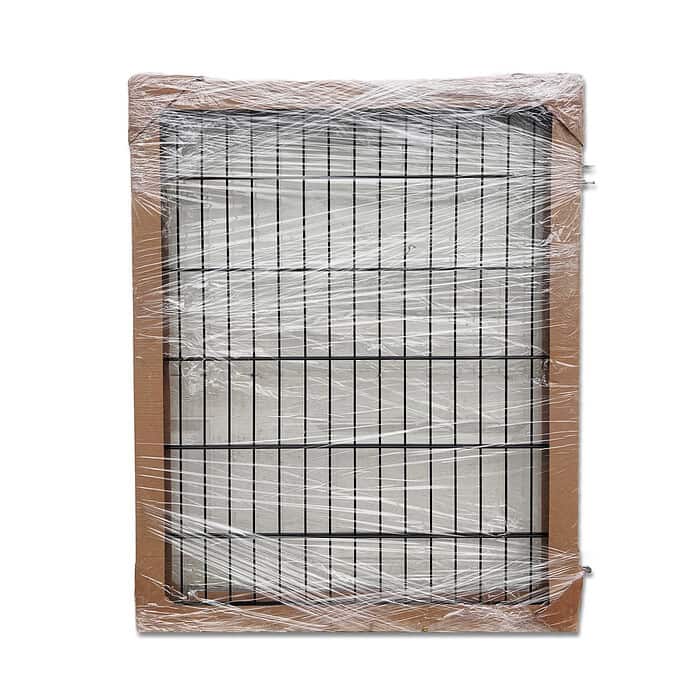

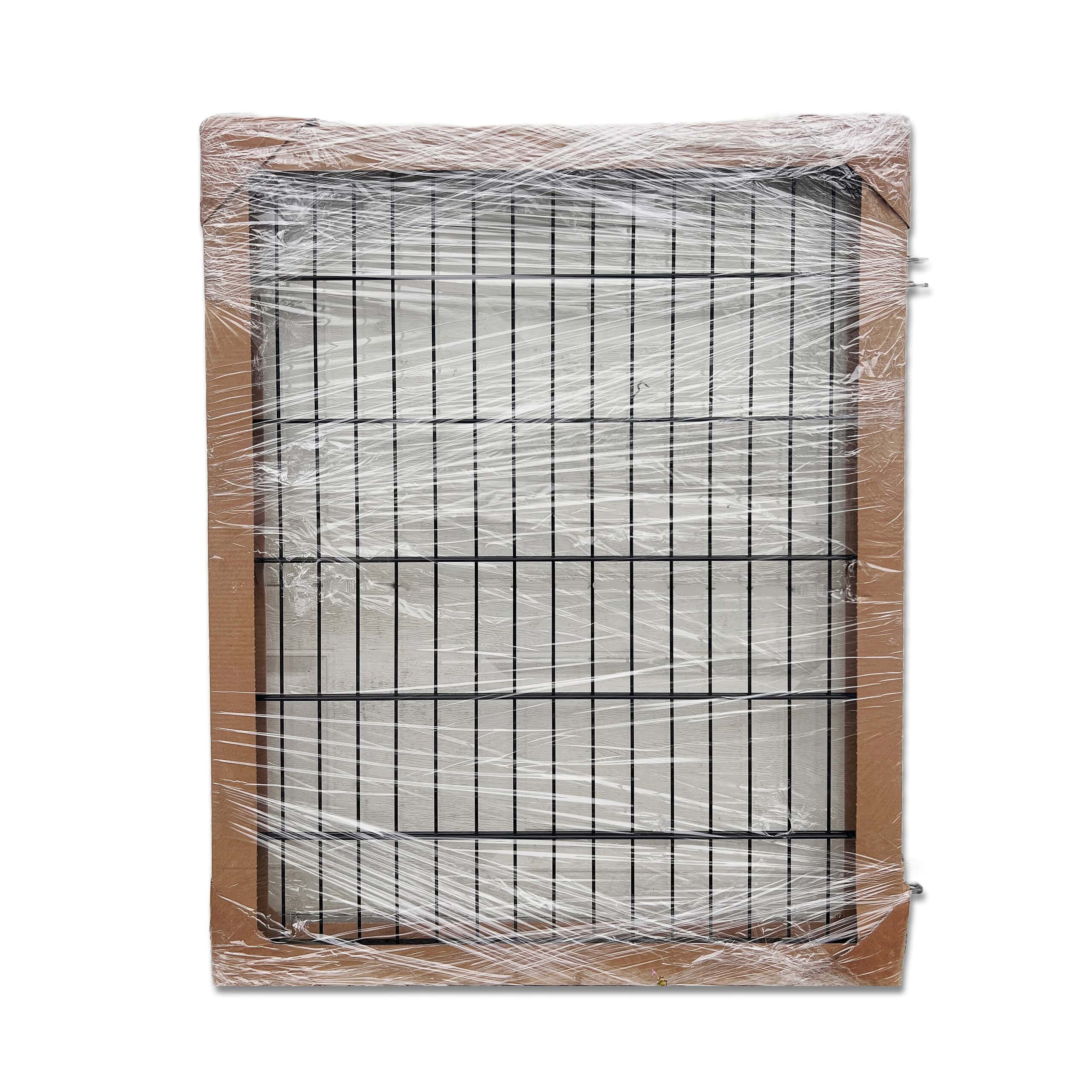

• Pakning: Lågen er pakket i pap og plastik for beskyttelse under transport

Bemærk: Beslag, clips eller andre dele til fastgørelse af et panelhegn til lågestolper medfølger ikke og skal købes separat.

2. Værktøj og Materialer

Du skal bruge følgende:

• Værktøj:
  • Skovl eller pælebor
  • Vaterpas
  • Målebånd
  • Skruenøgle eller topnøglesæt
  • Unbrakonøglesæt
  • Boremaskine med passende bor (hvis nødvendigt)
  • Blyant eller markør
  • Snor og markeringspinde
• Materialer:
  • Beton til faststøbning af stolper
  • Vand til betonblanding
  • Rustfri skruer (hvis ekstra fastgørelse er nødvendig)

3. Forberedelse

1. Mål Op:
   • Bestem placeringen af lågen og mål afstanden mellem stolperne.
   • Husk, at det angivne breddemål på 100 cm er fra stolpekant til stolpekant.
   • Hulmålet (den faktiske åbning) er ca. 90 cm på grund af hængsler og låserigel, som optager ca. 10 cm.
2. Marker Placeringen:
   • Brug snor og markeringspinde til at markere stolpernes placering.
   • Sørg for, at linjen er lige, og at stolperne står i korrekt afstand.
3. Kontroller Underlaget:
   • Sørg for, at jorden er stabil og egnet til installation af stolper.
   • Fjern eventuelle forhindringer som rødder eller sten.

4. Montering af Stolper

1. Grav Huller:
   • Grav to huller til stolperne med en diameter på ca. 30 cm.
   • Huldybden bør være mindst 90 cm for optimal stabilitet.
2. Placér Stolper:
   • Sæt den første stolpe i hullet.
   • Brug vaterpas til at sikre, at stolpen står lodret.
   • Gentag processen for den anden stolpe.
3. Faststøb Stolper:
   • Bland betonen i henhold til producentens anvisninger.
   • Hæld beton i hullerne omkring stolperne, og sørg for, at de forbliver lodrette.
   • Lad betonen hærde i mindst 24 timer.

Tip: Kontroller afstanden mellem stolperne igen, inden betonen hærder helt.

5. Montering af Lågeramme

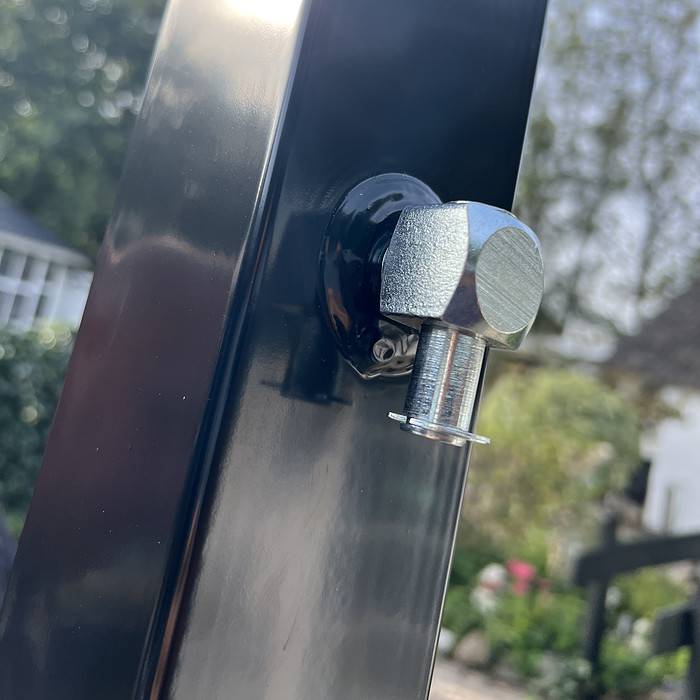

1. Forbered Hængsler:
   • Fastgør de justerbare hængsler til lågerammen.
   • Hængslerne monteres på de præinstallerede punkter på lågerammen.

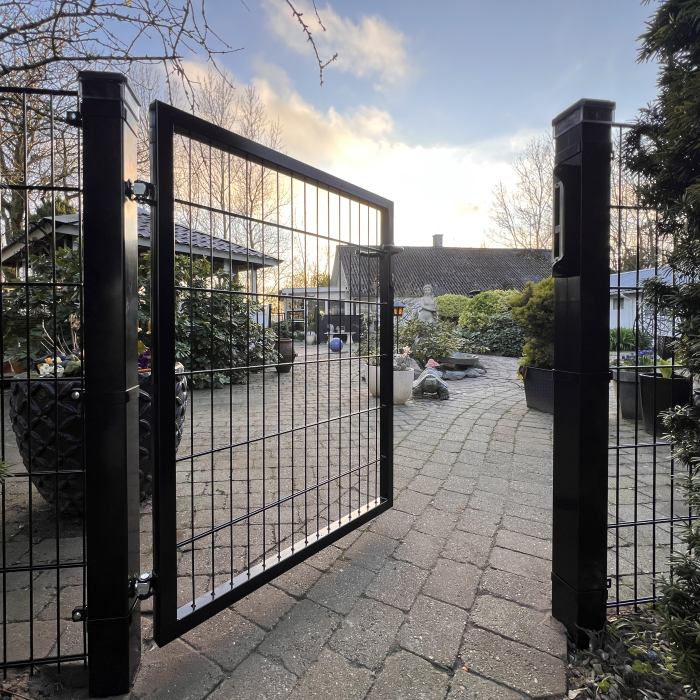

2. Monter Lågen:
   • Med hjælp fra en anden person løftes lågen på plads mellem stolperne.
   • Fastgør hængslerne til den første stolpe ved hjælp af de medfølgende bolte.
   • Juster lågen, så den hænger lige og kan bevæge sig frit.
3. Kontroller Pasformen:
   • Sørg for, at der er jævn afstand mellem lågen og stolperne.
   • Lågen skal kunne åbne og lukke uden modstand.

6. Justering af Hængsler og Låsesystem

1. Justér Hængsler:
   • Brug unbrakonøglen til at finjustere hængslerne.
   • Kontroller, at lågen er i vater og flugter med stolperne.

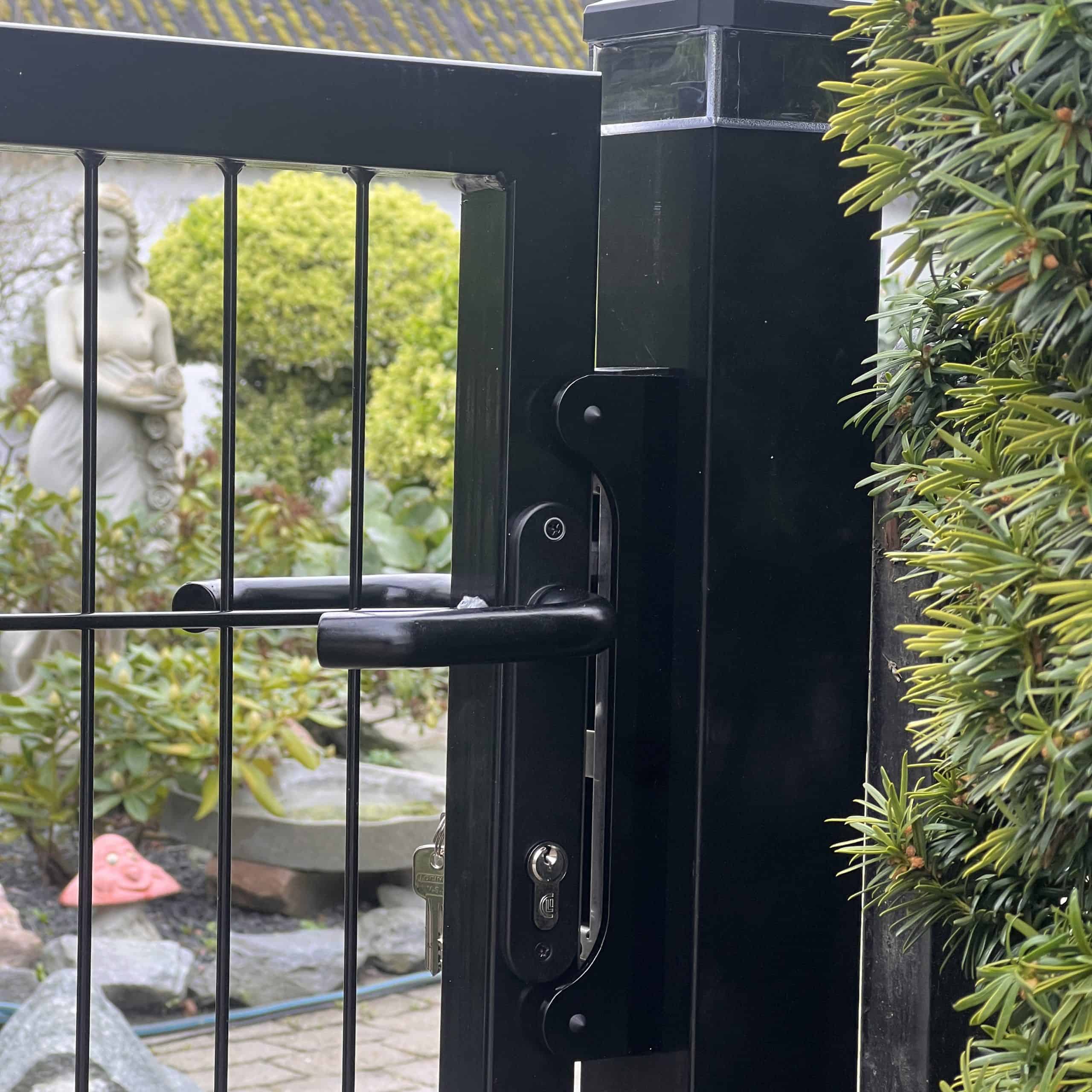

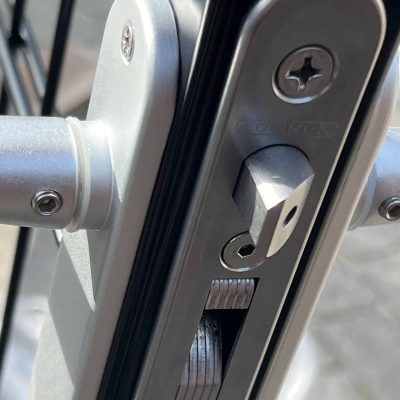

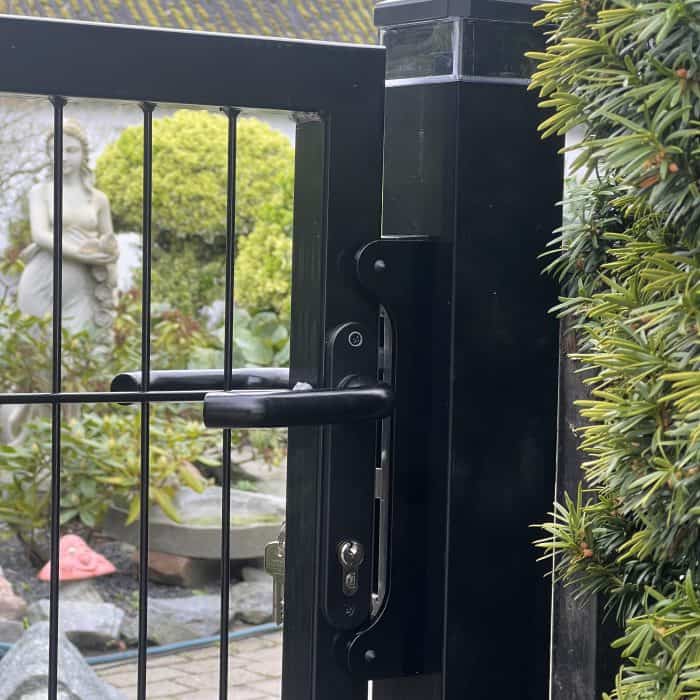

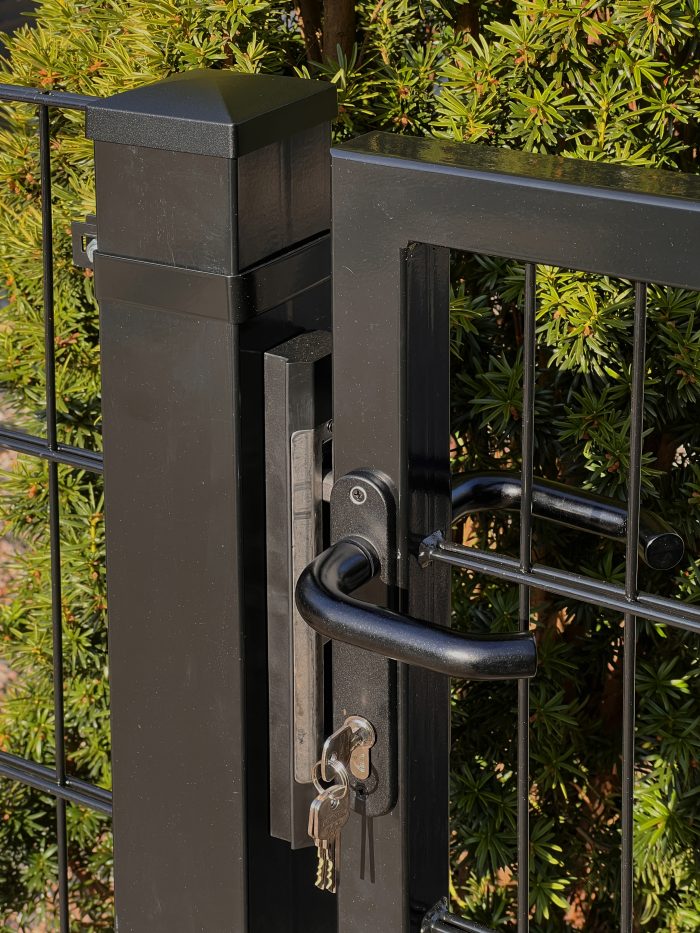

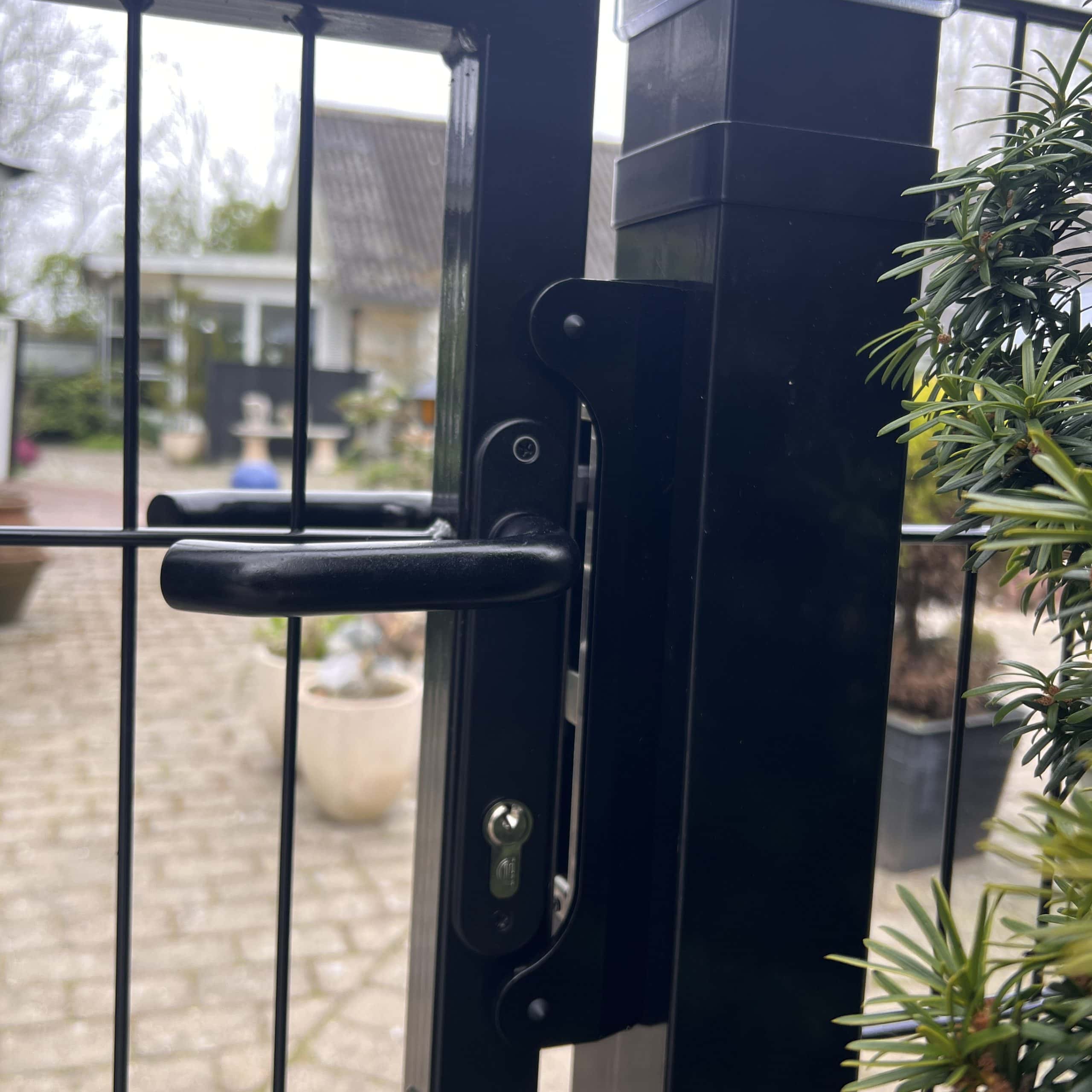

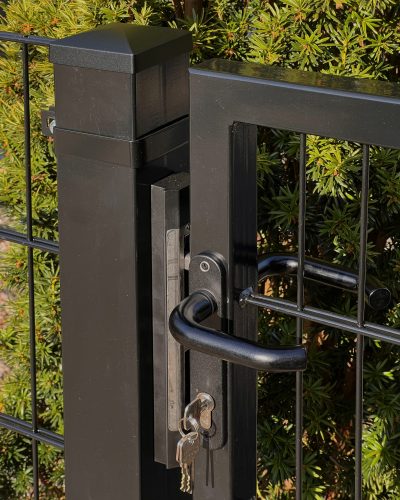

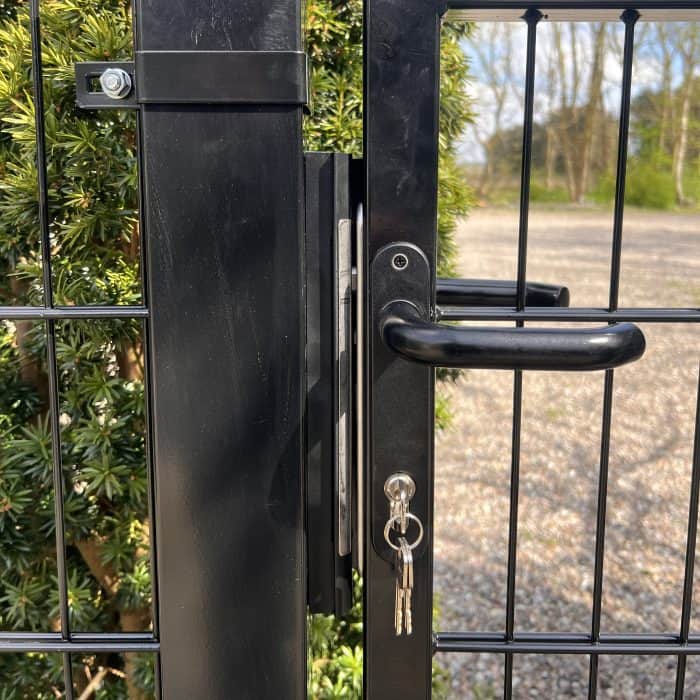

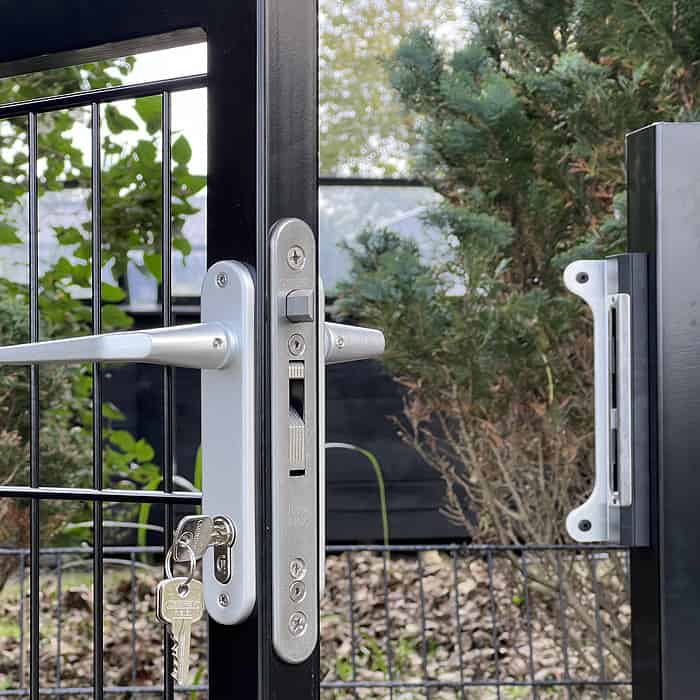

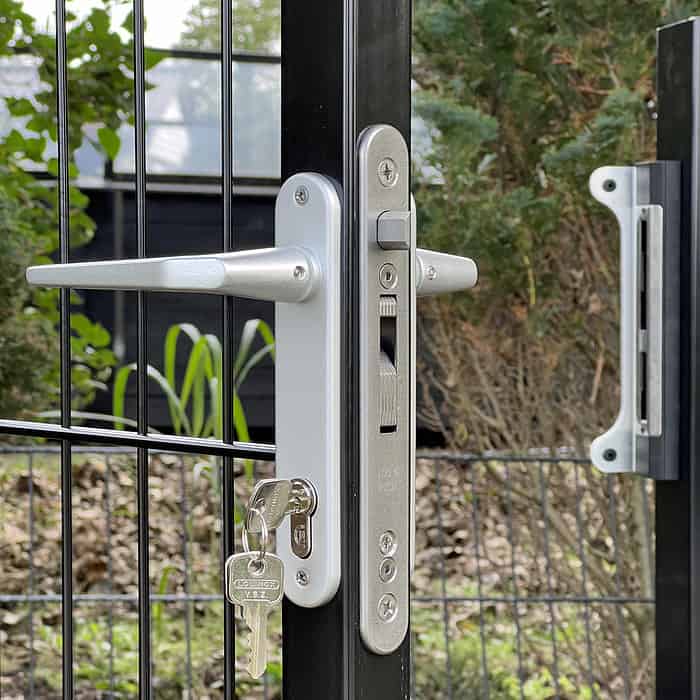

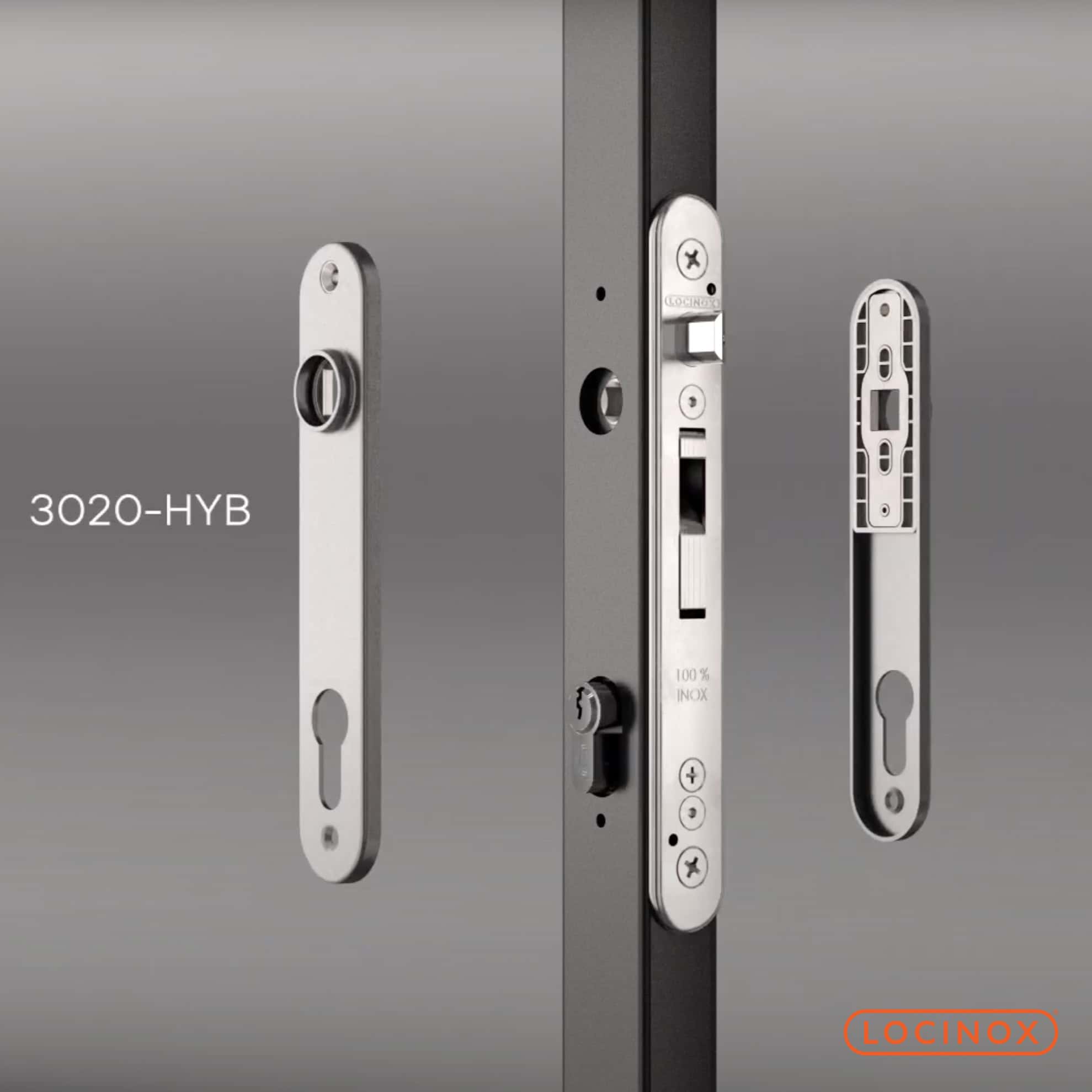

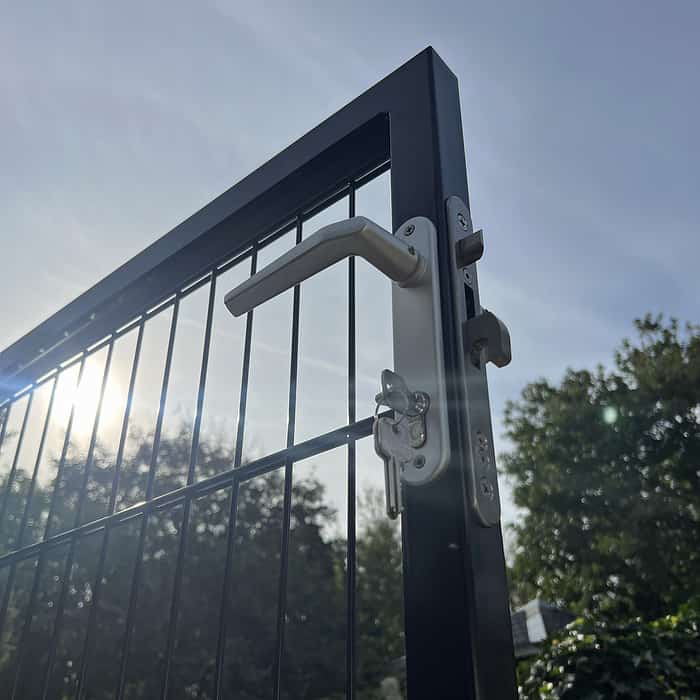

2. Installer LOCINOX Låsesystem:
   • Følg den medfølgende vejledning fra LOCINOX.
   • Monter låseindsatsen i lågerammen.

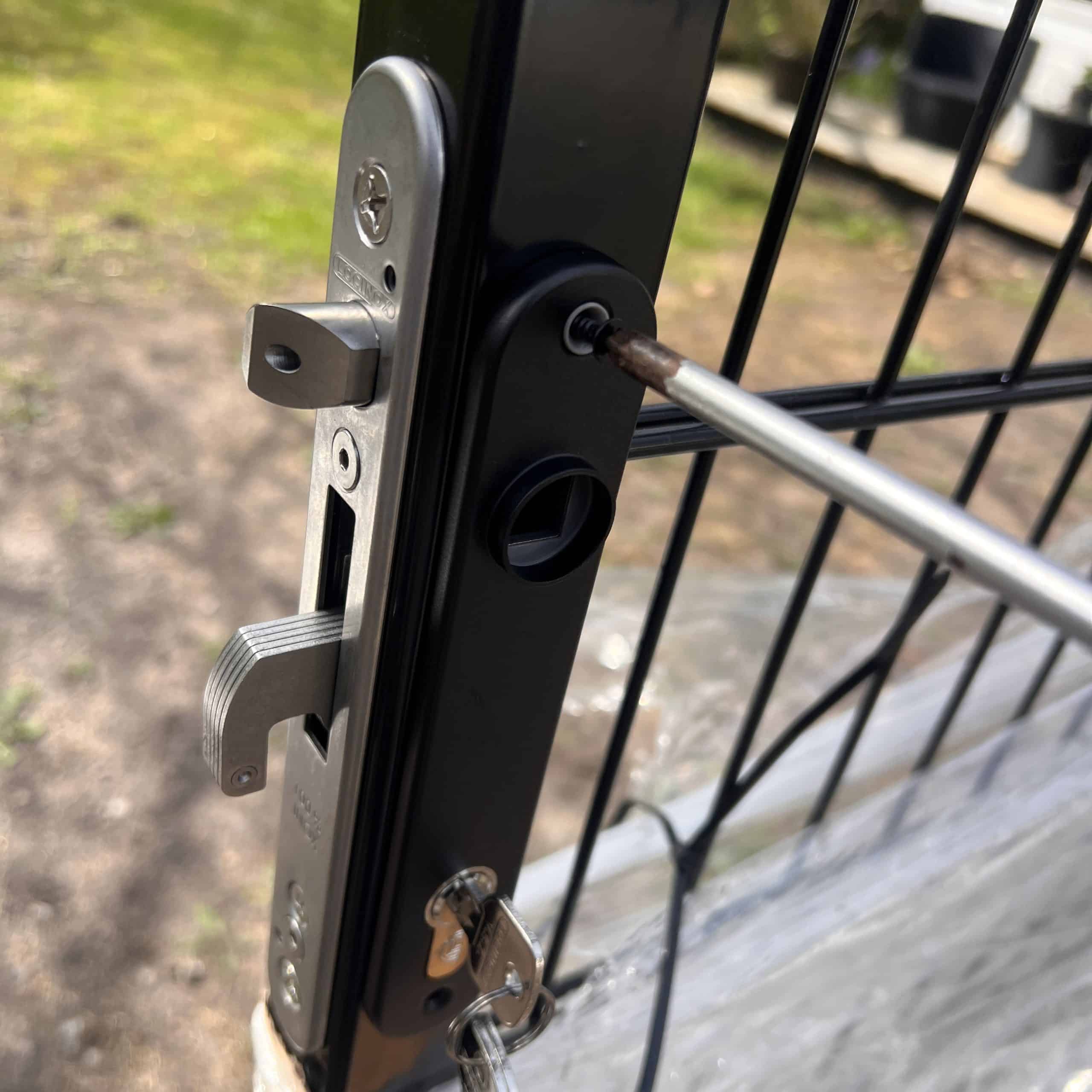

   • Fastgør nøglecylinderen og indsæt håndtag og dækskjold.

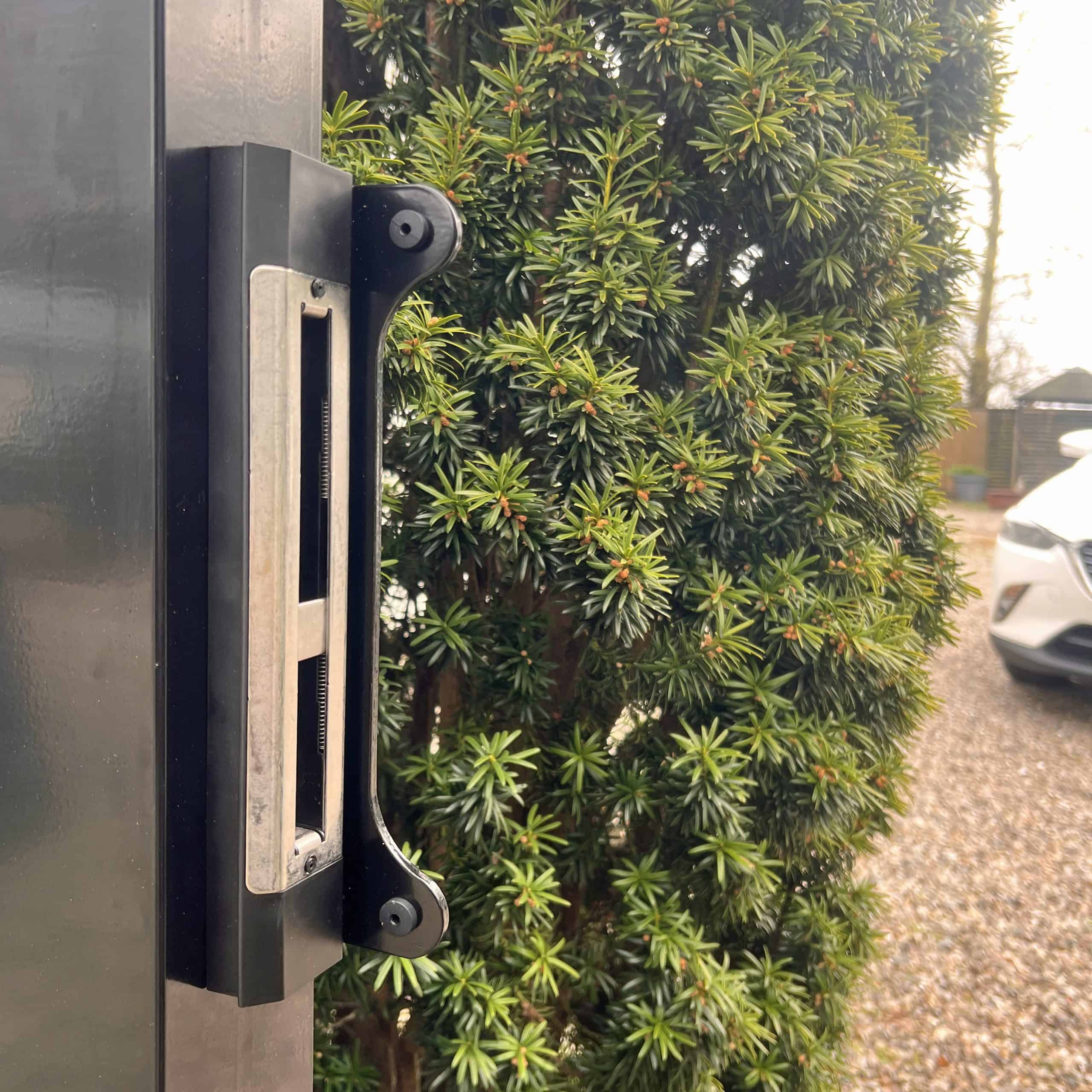

   • Sørg for, at låsen fungerer korrekt, og at lågeriglen går let ind i anslaget.

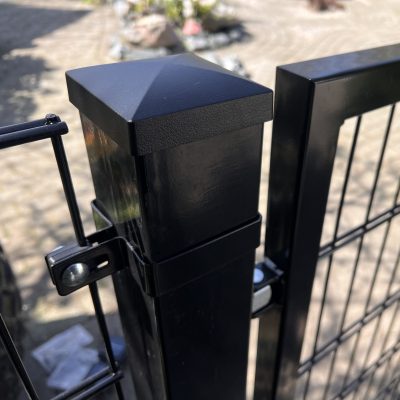

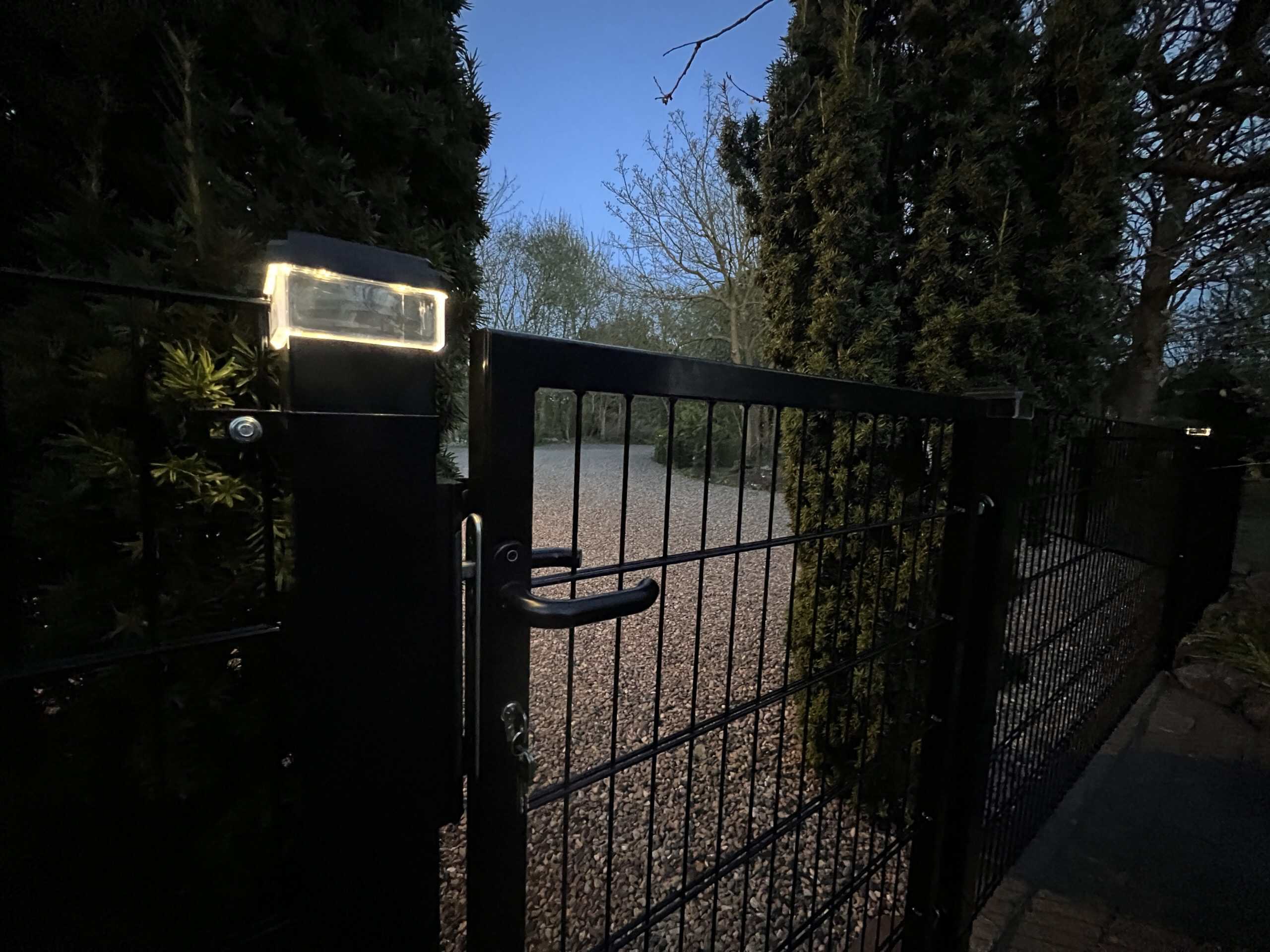

3. Monter Stolpehatte:
   • Placér plast stolpehattene på toppen af stolperne for at beskytte mod vejrpåvirkninger.

7. Afsluttende Kontrol

1. Funktionstest:
   • Åbn og luk lågen flere gange for at sikre, at den bevæger sig jævnt.
   • Test låsesystemet med nøglerne.
2. Sikkerhedskontrol:
   • Kontroller, at alle skruer og bolte er korrekt spændt.
   • Sørg for, at hængslerne er sikkert fastgjort.
3. Rengøring:
   • Fjern eventuelle værktøjer og overskydende materialer fra området.
   • Bortskaff affald i henhold til lokale retningslinjer.

8. Vedligeholdelse

• Regelmæssig Inspektion:
  • Tjek lågen og dens komponenter mindst én gang om året.
  • Sørg for, at hængsler og lås fungerer korrekt.
• Smøring:
  • Påfør smøremiddel på hængsler og låsemekanisme efter behov for at sikre en glat funktion.
• Rengøring:
  • Rengør lågen med mild sæbe og vand for at fjerne snavs og forurening.

Ekstra Oplysninger

• Fastgørelse af Panelhegn:
  • Hvis du ønsker at montere et panelhegn ved siden af lågen, skal du købe passende beslag separat.
  • Følg producentens anvisninger for korrekt montering af panelhegnet til stolperne.
• Specialmål og Tilpasning:
  • Hvis du har bestilt en låge på specialmål, skal du følge de specifikke anvisninger, der følger med din måltegning.
• Husk:
  • Hængsler og låsemekanisme optager noget af det faktiske hulmål (ca. 10 cm). Tag højde for dette under installationen.
  • Lågerammen har en dimension på 40 mm (4 cm), hvilket påvirker det samlede hulmål.

Med denne vejledning skulle du være godt rustet til at installere din nye metallåge korrekt og sikkert. Hvis du har spørgsmål eller brug for yderligere hjælp, er du velkommen til at kontakte vores kundeservice.
