Stolpebøjle til Portautomatik – Motorbeslag til Firkantstolper

Monteringsbeslag til portautomatik

Stolpebøjle der spænder om stolpen – i stedet for at bolte i den

Standardbeslaget der følger med en portmotor er en 100 × 100 mm plade med 78 × 78 mm hulafstand. På en 80 × 80 mm stolpe lander boltene 1 mm fra kanten, og beslaget kan ikke monteres. Stolpebøjlen løser det ved at omslutte stolpen i stedet.

Passer 80, 100 og 120 mmIngen boring i stolpefladenBefæstelse medfølgerGalvaniseret eller antracit

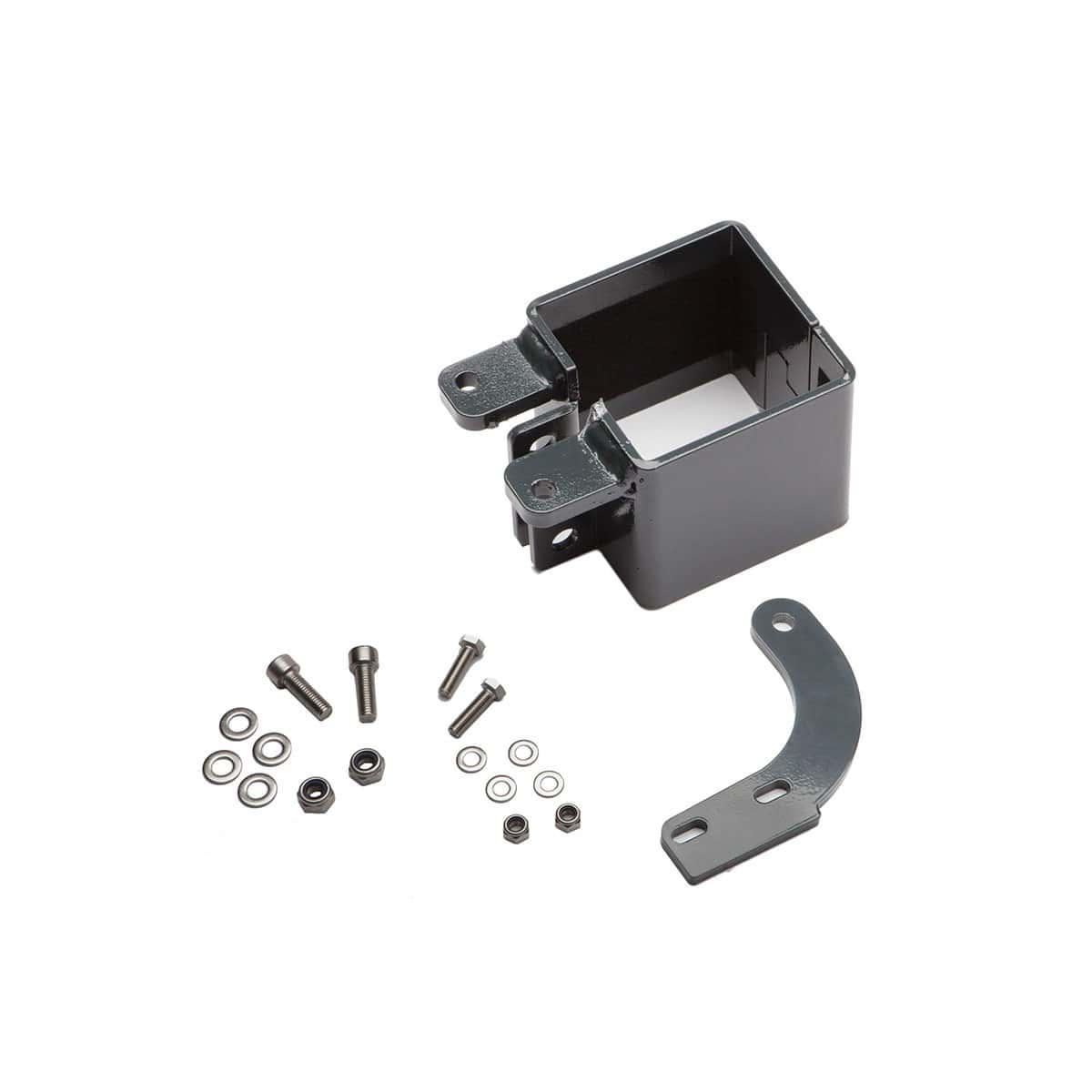

Alt i ét sæt Sættet indeholder bøjlen, det buede lågebeslag og hele befæstelsen – unbrakoskruer, sekskantbolte, spændskiver og låsemøtrikker. Der skal ikke købes yderligere.

Specifikationer

Ét stykke stål om hele profilet Bøjlen slippes ned over stolpen og boltes gennem de to ører. Kraften optages hele vejen rundt om profilet i stedet for i fire huller i én flade – det giver en markant stærkere montage på tyndgodsede stolper. Billedet viser 90°- og 180°-udgaven side om side.

90° eller 180° – hvad er forskellen?

Selve bøjlen er den samme. Det der adskiller de to udgaver er armen der følger med, og den bestemmer hvor motorens bagerste drejepunkt lander i forhold til stolpen.

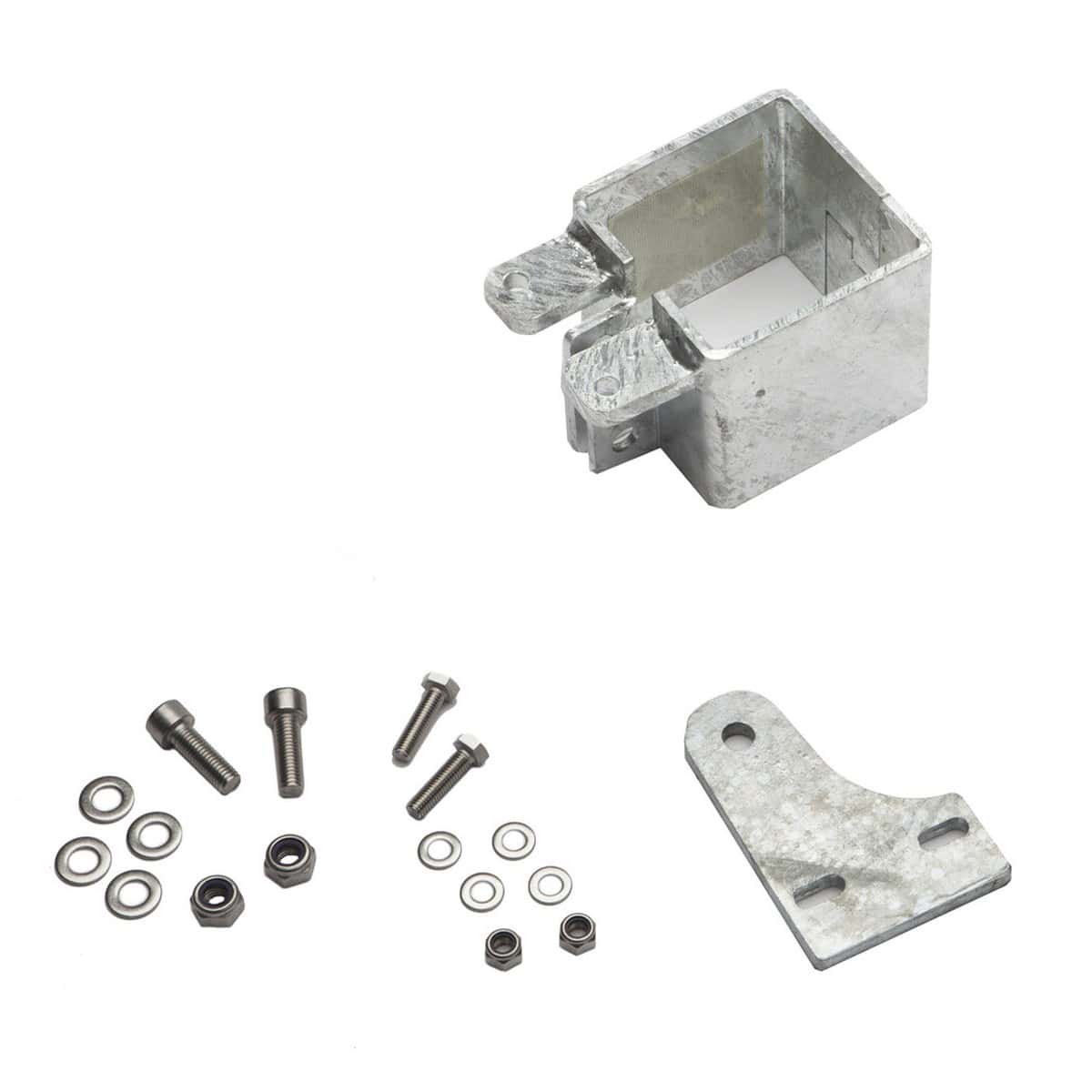

90° – kort arm Kort, kantet arm med lille udlæg. Motoren sidder tæt på stolpen. Den almindelige løsning til indadgående låger.

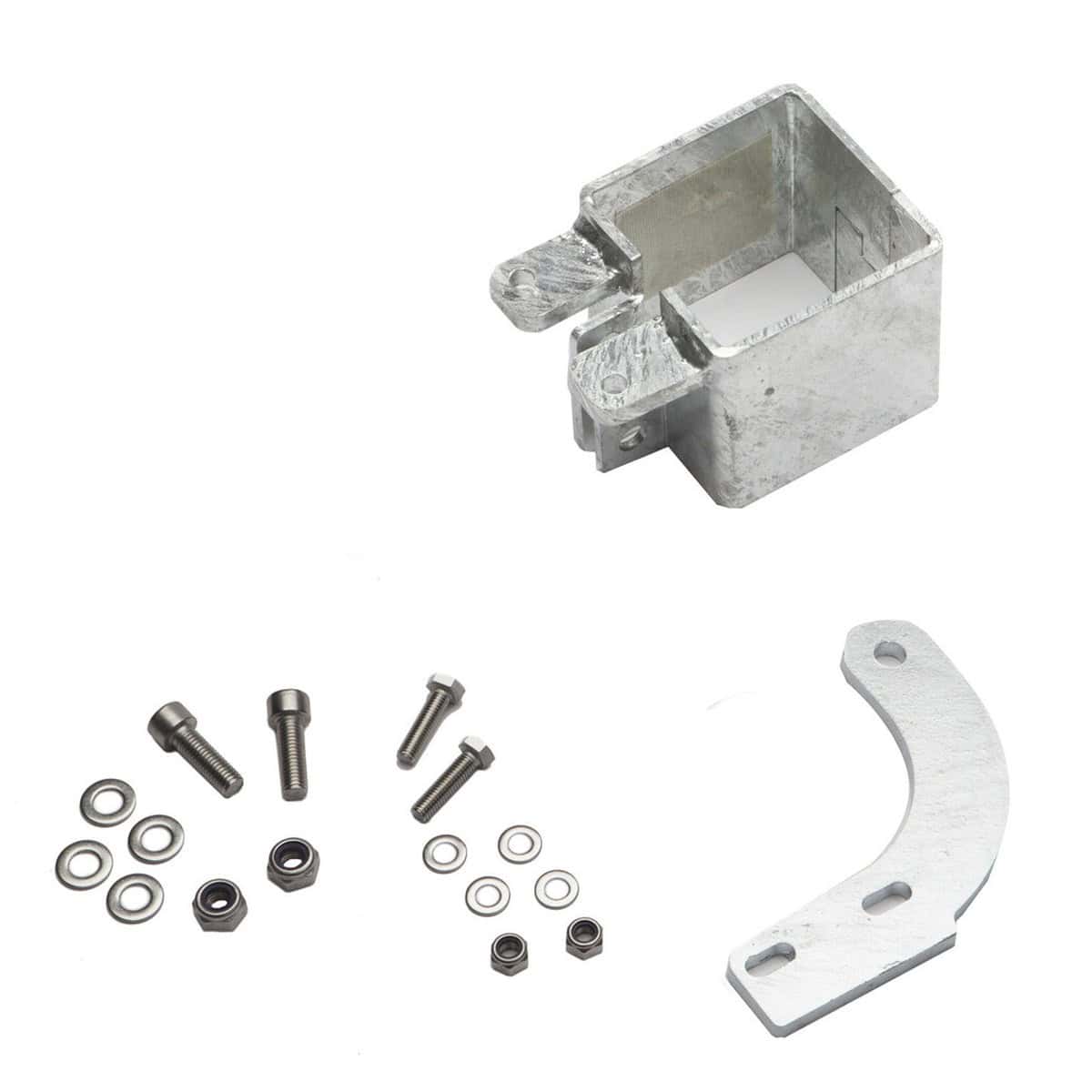

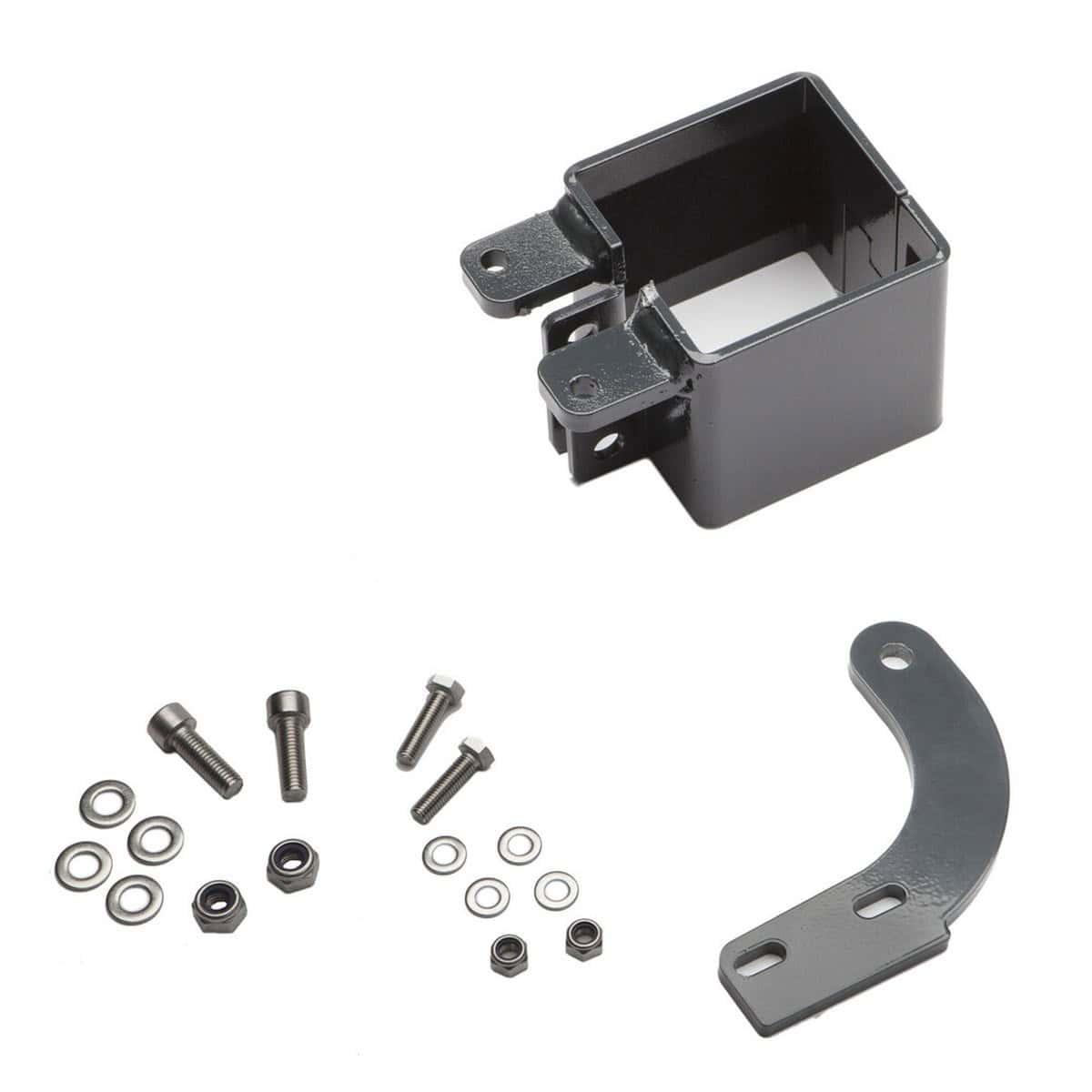

180° – lang arm Lang, svunget arm med stort udlæg. Bruges hvor drejepunktet skal længere væk fra stolpen, typisk ved større åbningsvinkler.

Har du stolper på 100 mm eller mere, findes samme to armgeometrier som løse beslag med monteringsplade – Motorbeslag 90° og Motorbeslag 180°. Er du i tvivl om hvilken arm din installation kræver, så send os målene.

Materialer og farve

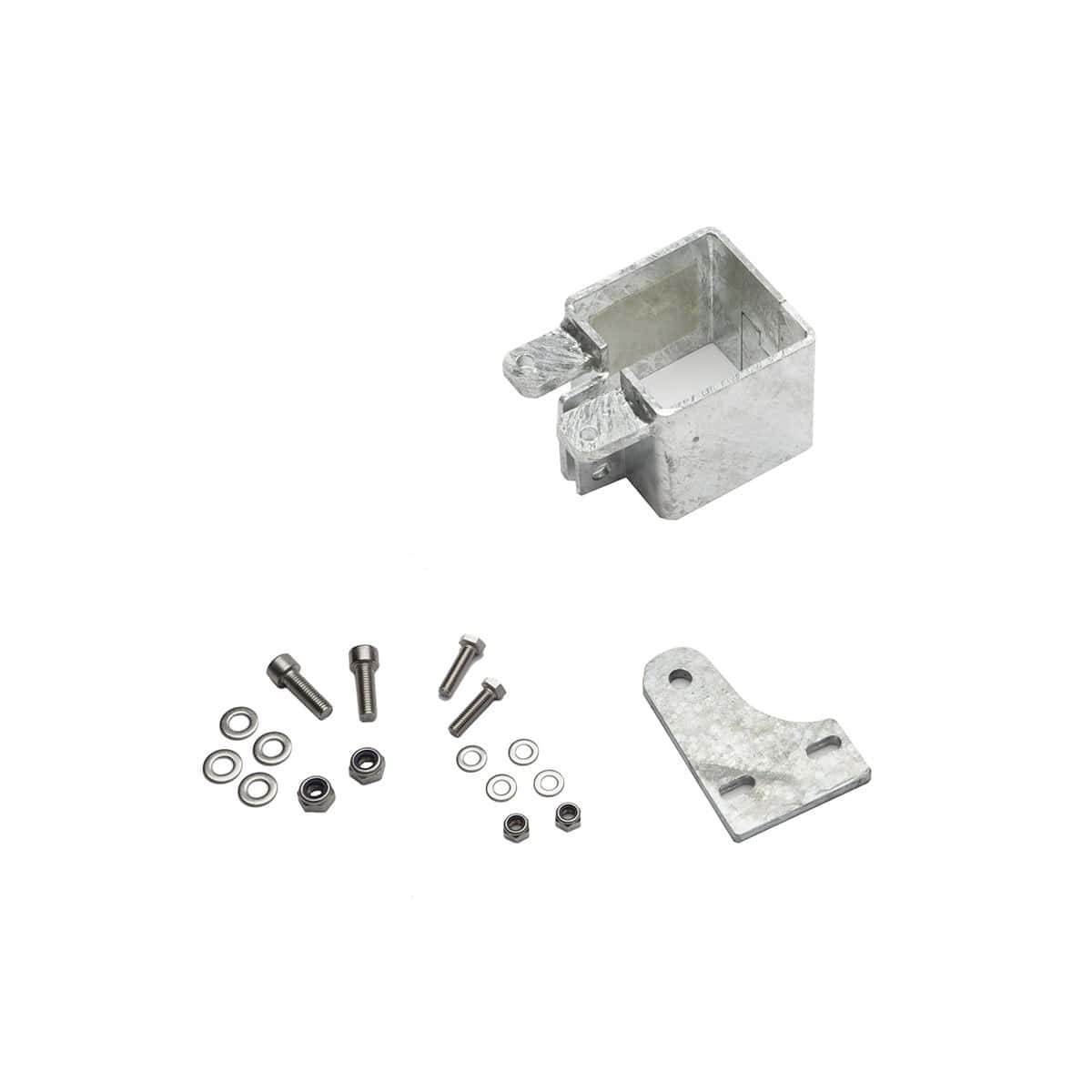

• Galvaniseret – til varmgalvaniserede og ubehandlede stålstolper
• Pulverlakeret antracitgrå – til antracit- og mørke stolper
• Til sorte stolper anbefaler vi den galvaniserede og en gang spraymaling i samme RAL som lågen

Vælg efter stolpens mål Mål stolpen udvendigt før du bestiller. Bøjlen skal slutte tæt om profilet – en 80 mm bøjle passer ikke på en 100 mm stolpe og omvendt.

Vigtigt om A/B-målet

Motorens bagerste drejepunkt skal placeres så B-målet overholdes. For de kraftigste drejeport-motorer er kravet mindst 120 mm, og mindst 200 mm hvis lågefløjen er over 2,5 m eller lågen er tæt. Er du i tvivl, så send os målene før du bestiller.

Ofte stillede spørgsmål

Hvorfor kan jeg ikke bruge det beslag der fulgte med motoren?

Beslaget i motorsættet er en plade med 78 × 78 mm hulafstand. På en 80 mm stolpe er der ikke plads til boltene.

Skal jeg bruge én eller to?

Én pr. motor. En dobbeltlåge med to motorer kræver to sæt.

Kan jeg svejse beslaget fast i stedet?

Ja, hvis stolpen er stål med tilstrækkelig godstykkelse. Men galvaniseringen brydes og skal efterbehandles – stolpebøjlen er den rene løsning.

Hvad hvis stolpen er en muret pille?

Så skal beslaget forankres med ekspansionsankre eller kemisk anker. Kontakt os, så finder vi den rigtige løsning.
